GNDT钢丝绳探伤仪原理

原理方法

GNDT钢丝绳探伤仪设计原理采用漏磁与磁通的方法，利用漏磁测量钢丝绳内外部的局部缺陷（如断丝、锈蚀、变形、跳丝等），利用磁通测量钢丝绳金属横截面积的变化（如磨损等连续缺陷）。该原理与测试方法最早就已纳入美国的ASTM E 1571-1994标准中，同时在GB/T 21837－2008《铁磁性钢丝绳电磁检测方法》标准中所被推崇的检测方法，检测方法满足GB/T 26832－2011《无损检测仪器钢丝绳电磁检测仪技术条件》。

该产品设计思路是磁化与检测一体，是适应各类在线钢丝绳的检测仪器。利用永磁传感部件将钢丝绳环形包围在其中心部位，在钢丝绳快速通过时，瞬间将通过部分的钢丝绳磁化到饱和状态，此时传感部件与钢丝绳产生有序稳定的磁场与回路，一旦钢丝绳内外部有缺陷损伤变化（局部损伤、金属截面积变化等缺陷）时，其稳定的磁场与回路同步产生向外扩散的漏磁场和磁通量变化，向空间扩散的信号经集聚，由磁敏元件感应输出信号量，输入到有高性能处理器与模数转换功能的实时报警器后，再将压缩的数字信号以高速网络传输方式输入到有专用的钢丝绳检测软件的计算机进行对人机对话。经由GNDT钢丝绳检测集成软件实时解压处理，以定性、定量、定位的数值实时显示钢丝绳内外部断丝、锈蚀、磨损、金属截面积变化，按现行标准出具钢丝绳安全诊断评估报告。

传感器示意图

系统结构

GNDT钢丝绳探伤仪主要组成有三部分：永磁传感器、多功能声光报警器、计算机（配专用GNDT钢丝绳检测软件）。如图中结构关系：永磁传感器将两路信号输入实时报警器中，经由多功能实时报警器中的工业级CPU处理器，将收集的模拟信号高效地转换为数字信号，再以UDP协议的网络通道快速地输入到计算机，从而实现了钢丝绳在线检测的人机对话功能，同步进行数据处理并对已知的缺陷进行实时报警功能；对已检测的数据可直接存盘，自动进行人机对话处理分析。

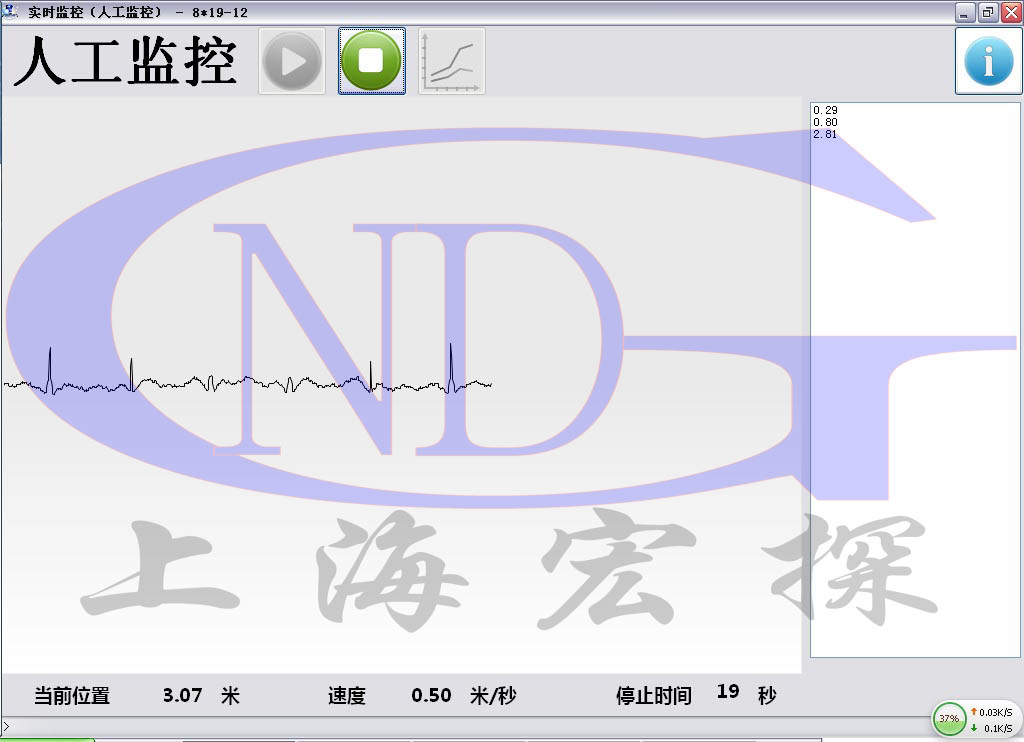

系统软件
